Thiết Bị Định Vị TG22 4G - Hợp Chuẩn Bộ GTVT - Giám Sát Hành Trình

Môi trường hoạt động

Nhiệt độ

Hoạt động

-20÷85^oC ±0.5%

Lưu trữ

0÷60^oC

Độ ẩm

5÷95%

Đặc tính điện và tiêu thụ

Dải hoạt động

9÷36VDC

Điện áp cấp danh định

12/24VDC

Dòng tiêu thụ

Active

48÷60mA

@12VDC

Idle

22÷24mA

GPS sleep

10÷12mA

Chức năng bảo vệ

Chống ngắn mạch, quá dòng

Triệt tiêu xung điện áp

Ngược cực

Nguồn dự phòng

Không

Digital output

Dòng tải lớn nhất: 50mA

Điện áp lớn nhất: 24VDC

Digital input

0-36VDC

Ngưỡng logic: 4V

Đặc tả vật lý

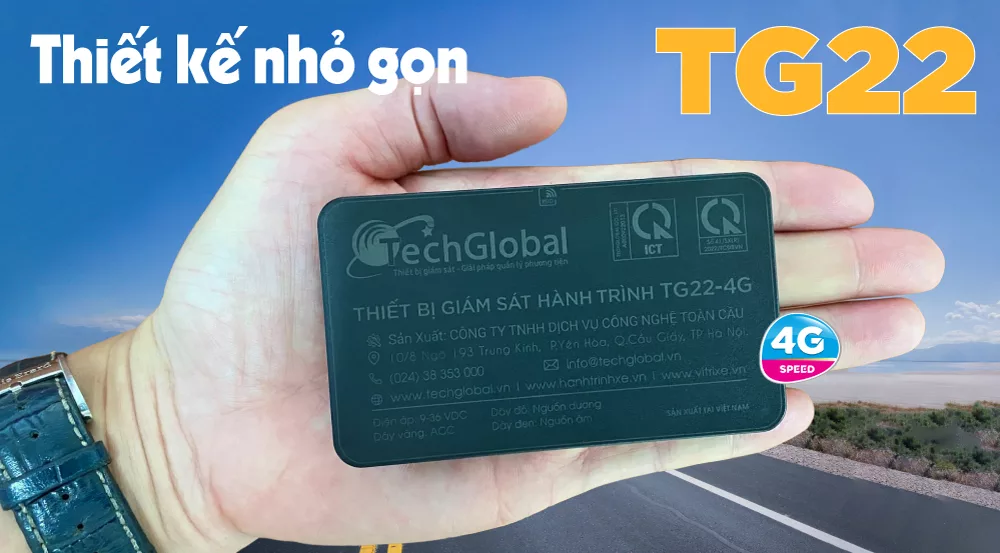

Kích thước

94.0 x 55.0 x 16.8 (mm)

Trọng lượng

205g

Housing

Nhựa ABS + PC, không cháy

Connector

Molex Micro-Fit3.0, 2x3 pin

Antenna

Built-in

SIM card

Nano SIM Card

Kết nối không dây và vệ tinh

4G-LTE

Modem

SIMCOM A7672S

Hãng: SIMCOM

Xuất xứ: Trung Quốc

Antena

Internal

Băng tần

TDD-LTE: B34/B38/B39/B40/B41
FDD-LTE: B1/B3/B5/B8

Data transfer

LTE CAT1: 10(DL)/5(UL)

SMS

Có

Giao thức

TCP/IP

GNSS

Module

SIMCOM A7672S

Hãng: SIMCOM

Xuất xứ: Trung Quốc

Chipset

UC6226

Hãng: Unicorecomm

Xuất xứ: Trung Quốc

Systems

GPS+Beidou

Hiệu năng

Tracking: -160 dBm

Reacquisition: -158 dBm

Cold starts:28 s

Warm start:26 s

Hot starts:<1s

Antenna

Built-in patch antenna ceramic with a high gain LNA

Độ chính xác

< 10m

Bộ xử lý và lưu trữ

CPU

Core

SIMCOM A7672S

Arm® Cortex®R5 @ 832MHz

Hãng: SIMCOM

Xuất xứ: Trung Quốc

Chipset: ASR1603

Low-power

Có

Internal Flash

16MB

PSRAM

1.6MB

HW unit

Serial Communication interfaces

RTC

External Flash

(8-32MB)

8MB

EN25QH64A-104HIP

Hãng sản xuất: ESMT

Xuất xứ: Trung Quốc

Mặc định 8MB

8MB

W25Q64JWSSIQ

Hãng sản xuất: Winbond

Xuất xứ: Đài Loan

8MB

GD25Q64ESIGR

Hãng sản xuất: GigaDevice

Xuất xứ: Trung Quốc

8MB

GD25LQ64CSIG

Hãng sản xuất: GigaDevice

Xuất xứ: Trung Quốc

8MB

EN25S64A

Hãng sản xuất: ESMT

Xuất xứ: Trung Quốc

16MB

W25Q128JVSIM

Hãng sản xuất: Winbond

Xuất xứ: Đài Loan

16MB

W25Q128JWSIM

Hãng sản xuất: Winbond

Xuất xứ: Đài Loan

16MB

EN25QH128A

Hãng sản xuất: ESMT

Xuất xứ: Trung Quốc

16MB

GD25LQ128DSIG

Hãng sản xuất: GigaDevice

Xuất xứ: Trung Quốc

Cảm biến (tích hợp trên bo mạch)

Cảm biến gia tốc

3 trục gia tốc tuyến tính

Dải đo 2÷16g độ phân giải cao 16bits

Cảm biến nhiệt

Độ phân giải 12bits, quản lý nhiệt độ CPU

Cảm biến điện áp

Đo đạc điện áp đầu vào

Cổng kết nối tín hiệu

Cổng A

Cấp nguồn VDC

9-36VDC Nguồn cấp cho thiết bị

2 x Đầu vào số

1 tín hiệu mức tích cực cao

ACC

1 tín hiệu với mức tích cực có thể cấu hình được

ALT0

1 x RS232

1 RS232

TX, RX

Cổng B

2 x Đầu vào số

1 tín hiệu mức tích cực cao

ENGINE

1 tín hiệu với mức tích cực có thể cấu hình được

ALT1

1 x Đầu ra số

Mức tích cự thấp

DOUT

1 x Microphone

1 cổng tín hiệu thu âm thanh bằng microphone

Tùy chọn (mặc định không hàn)

1 x Đầu vào tương tự

1 cổng tín hiệu analog 5V

Tùy chọn (mặc định không hàn)

01 x COM (DB9 Male)

Cổng cấu hình và trích xuất dữ liệu

Chỉ thị trạng thái

Đèn Led

4 led: Driver, GNSS, CELLULAR, MEM

Còi Bip

Có trên mạch

Tính năng

Cơ bản

Bắt tay xác nhận 2 chiều

Định vị, giám sát hành trình thời gian thực

Định danh tài xế qua thẻ RFID

Giám sát nhiên liệu

Giám sát hình ảnh

Giám sát nhiệt độ

Phát hiện phá sóng

Cấu hình và kiểm tra qua SMS/TCPIP

Lưu trữ và truyền lại dữ liệu

30 ngày

Đồng bộ thời gian

NTP, vệ tinh GPS

Nâng cao

Cảnh báo có đáp ứng đầu ra tại Out0

Cảnh báo điện áp nguồn ngoài

Tích hợp các loại cảm biến khác nhau theo yêu cầu Khách hàng

Cập nhật firmware từ xa (OTA)
